Grundfos TPE 80-520/2 A-F-A-BQQE (арт. 96110066) – вертикальный центробежный насос «ин-лайн»
Нажмите чтобы увеличить
Grundfos TPE 80-520/2 A-F-A-BQQE – одноступенчатый, вертикальный, центробежный насос. Всасывающие и выпускные патрубки находятся на одной линии. Головную часть насоса можно демонтировать для обслуживания без извлечения его корпуса из трубопровода.
Применяется в системах отопления, кондиционирования воздуха, для повышения давления, перекачки питьевой воды.
Наличие частотного преобразователя позволяет регулировать частоту вращения двигателя для корректировки рабочих характеристик в соответствии с заданными параметрами.
- Характеристики
- Инструкция
- Видео
- Как заказать
- Способ оплаты
- Гарантия
Отзывы
(1)
Назначение
| Применение: | Водоснабжение; Кондиционирование воздуха; Отопление; Хладагенты; ГВС |

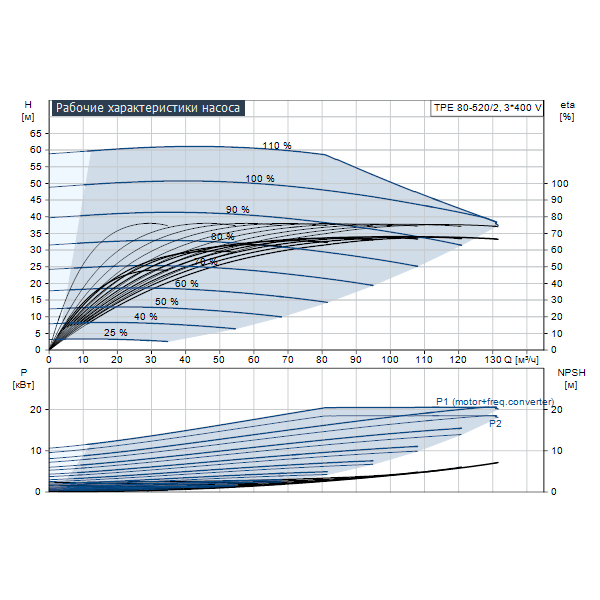

Технические данные
| Скорость насоса, при которой расчитаны его характеристики: | 2940 об/м |
| Номинальный расход: | 113 м³/ч |
| Номинальный напор: | 42.4 м |
| Макс гидростатический напор: | 520 дм |
| Текущий диаметр рабочего колеса: | 190 мм |
| Первичное уплотнение вала: | BQQE |
| Допуски по рабочим хар-кам: | ISO9906:2012 3B |
| Исполнение насоса: | A |
| Модель: | A |
Материалы
| Корпус насоса: | Чугун |
| Корпус насоса: | EN-JL1040 |
| Корпус насоса: | ASTM A48-40 B |
| Рабочее колесо: | Чугун |
| Рабочее колесо: | EN-JL1030 |
| Рабочее колесо: | ASTM A48-30 B |
| Код материала: | A |

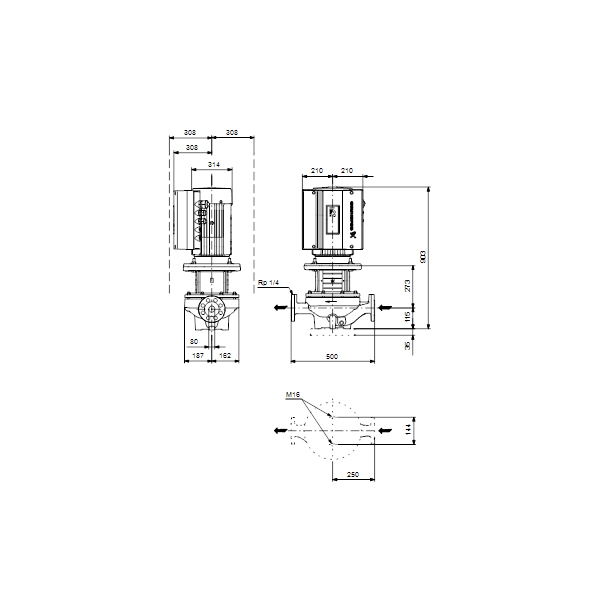

Монтаж
| Диапазон температуры окружающей среды: | -20 .. 40 °C |
| Макс. рабочее давление: | 16 бар |
| Трубное присоединение: | DIN |
| Соединение труб: | DN 80 |
| Допустимое давление: | PN 16 |
| Монтажная длина: | 500 мм |
| Размер фланца электродвигателя: | FF300 |
| Код присоединения: | F |
Жидкость
| Рабочая жидкость: | Вода |
| Диапазон температур жидкости: | -25 .. 120 °C |
| Температура перекачиваемой жидкости: | 20 °C |
| Плотность: | 998.2 кг/м³ |

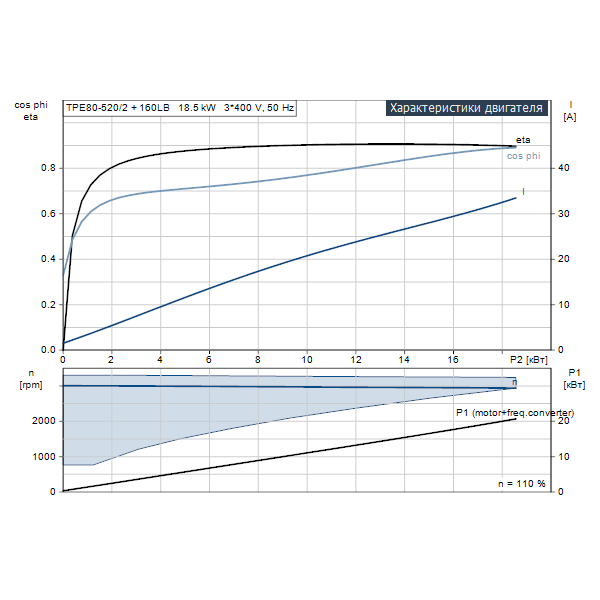

Данные электрооборудования
| Тип электродвигателя: | 160LB |
| Класс энергоэфф-ти: | IE3 |
| Номинальная мощность - P2: | 18.5 кВт |
| Частота питающей сети: | 50 Hz |
| Номинальное напряжение: | 3 x 380-480 В |
| Номинальный ток: | 37.0-31.0 A |
| Cos фи - характеристика мощности: | 0.91-0.88 |
| Номинальная скорость: | 480-3540 об/м |
| Энергоэффективность: | IE3 92,4% |
| Эффективность электродвигателя при полной нагрузке: | 92.4 % |
| Количество полюсов: | 2 |
| Класс защиты (IEC 34-5): | IP55 |
| Класс изоляции (IEC 85): | F |
| Защита электродвигателя: | Да |
| Номер электродвигателя: | 85901226 |

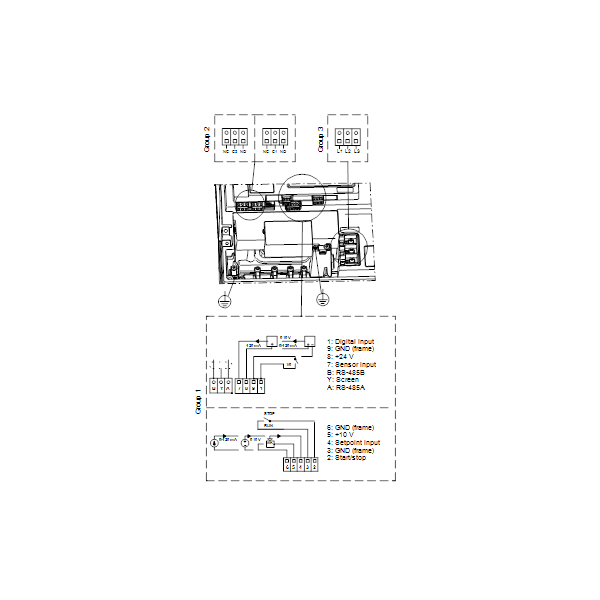

Система управления
| Панель управления: | Стандарт |
| Функциональный модуль: | PUMP I/O |
| Преобразователь частоты: | Built-in |
Другое
| Минимальный индекс эффективности MEI ≥: | 0.70 |
| ErP статус: | EuP Отдельностоящий/Прод. |
| Нетто вес: | 216 кг |
| Брутто вес: | 245 кг |
| Объем упаковки: | 1.12 м³ |
| № структурного файла: | 95139405 |
| Danish VVS No.: | 382015520 |
| Cтрана происхождения: | RU |
| ТН ВЭД ЕАЭС Код: | 8413705900 |
